Monteringsvejledning
- Montering ved oval cylinder med vridergreb
- Montering ved oval cylinder med oppresset langskilt
- Montering ved profilcylinder med roset
- Montering ved profilcylinder med oppresset langskilt
- Montering ved rund cylinder med oppresset langskilt (smæk)
- Montering ved rund cylinder med oppresset langskilt (tvangslukkende)
- Montering ved kasselås 1601 (smæk)
- Montering ved kasselås 2622 (tvangslukkende)
- Montering ved kasselås 1622 (tvangslukkende med indvendig låsecylinder)
- Ruko 6-stift profilcylinder
- Ruko 6-stift profilcylinder m/nøgle på indvendig side
- Ruko 5-stift profilcylinder
- EVVA kompakt profilcylinder
- EVVA modulopbygget profilcylinder
- ABUS kompakt profilcylinder
- ABUS modulopbygget profilcylinder
Montering af Tunstall Carelock ACE
Montering af Tunstall Carelock Ace ved oval cylinder med vridergreb
Step-by-step
- Vridergreb afmonteres. Vær opmærksom på at skruerne holder udvendig cylinderring
- Vridermedbringer udskiftes til lang medbringer (VM-01). Vær opmærksom på at holde låsecylinder på udvendig side fast.
- Bagplade og adapter monteres med eksisterende eller nye klipled-skruer
- Medbringerpind afkortes til ca. 30mm fra monteringsklods
- Tunstall Carelock Ace monteres og programmeres
Video guide
Før montering
Efter montering
Montering af Tunstall Carelock Ace ved oval cylinder med oppresset langskilt
Step-by-step
- Indvendig dørgreb og langskilt afmonteres.
- Vridermedbringer udskiftes til lang medbringer (VM-01). Vær opmærksom på, at skruerne holder låsecylinder på udvendig side.
- Erstatningslangskilt LS5309 og dørgreb monteres
- Adapter/monteringsklods monteres med de medfølgende unbraco-skruer
- Medbringerpind afkortes til ca. 30mm fra monteringsklods
- Tunstall Carelock Ace monteres og programmeres
Video guide
Før montering
Efter montering
Montering af Tunstall Carelock Ace ved profilcylinder/dråbeværk
- Hvis profilcylinderen stikker mindst 4mm udenfor langskilt eller roset på indvendig side, kan CareLock Ace monteres ved at monteringsklodsen fastspændes direkte på låsecylinderen ved brug af medfølgende skruer.
Step-by-step
- Profilcylinder afmonteres
- Knoptromle i profilcylinder udskiftes til special-knoptromle passende for type.
- Profilcylinder monteres

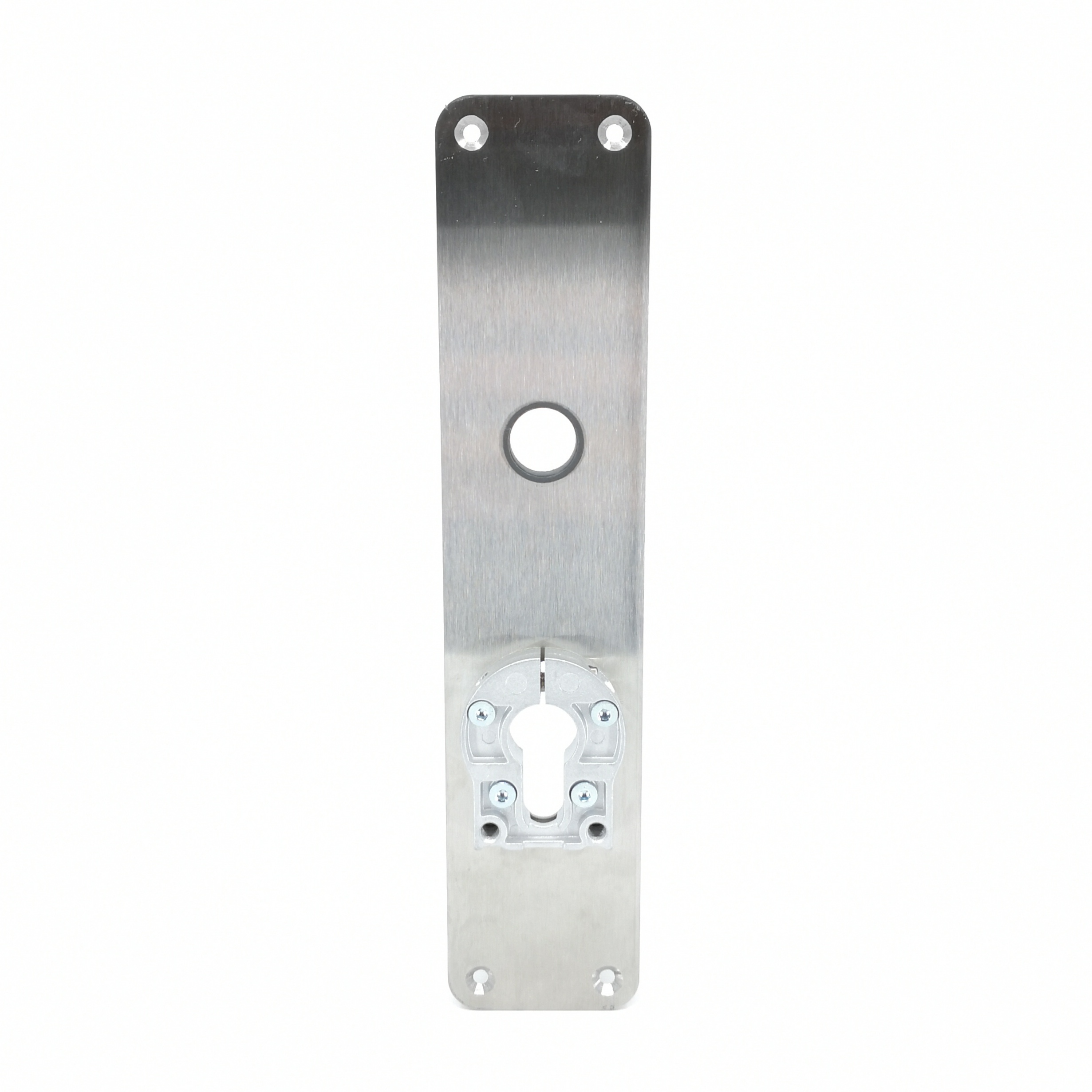

- Euro-adapter/monteringsklods fastspændes direkte på profilcylinder, ved skruer i adapter/monteringsklods
- Medbringerpind afkortes til ca. 30mm fra monteringsklods
- Tunstall Carelock Ace monteres og programmeres
Video guide
Før montering
Efter montering
Montering af Tunstall Carelock Ace ved Ruko langskilt 312
Benyttede reservedele: Erstatningslangskilt (LS312)
Benyttet værktøj: Unbrako-skruetrækker 2,0 og 2,5mm, Skruetrækker TX25
Step-by-step
- Pinol-skrue i dørgreb løsnes
- Dørgreb og langskilt afmonteres
- Afmål centerafstand på eksisterende langskilt, findes i 70, 72 og 92mm

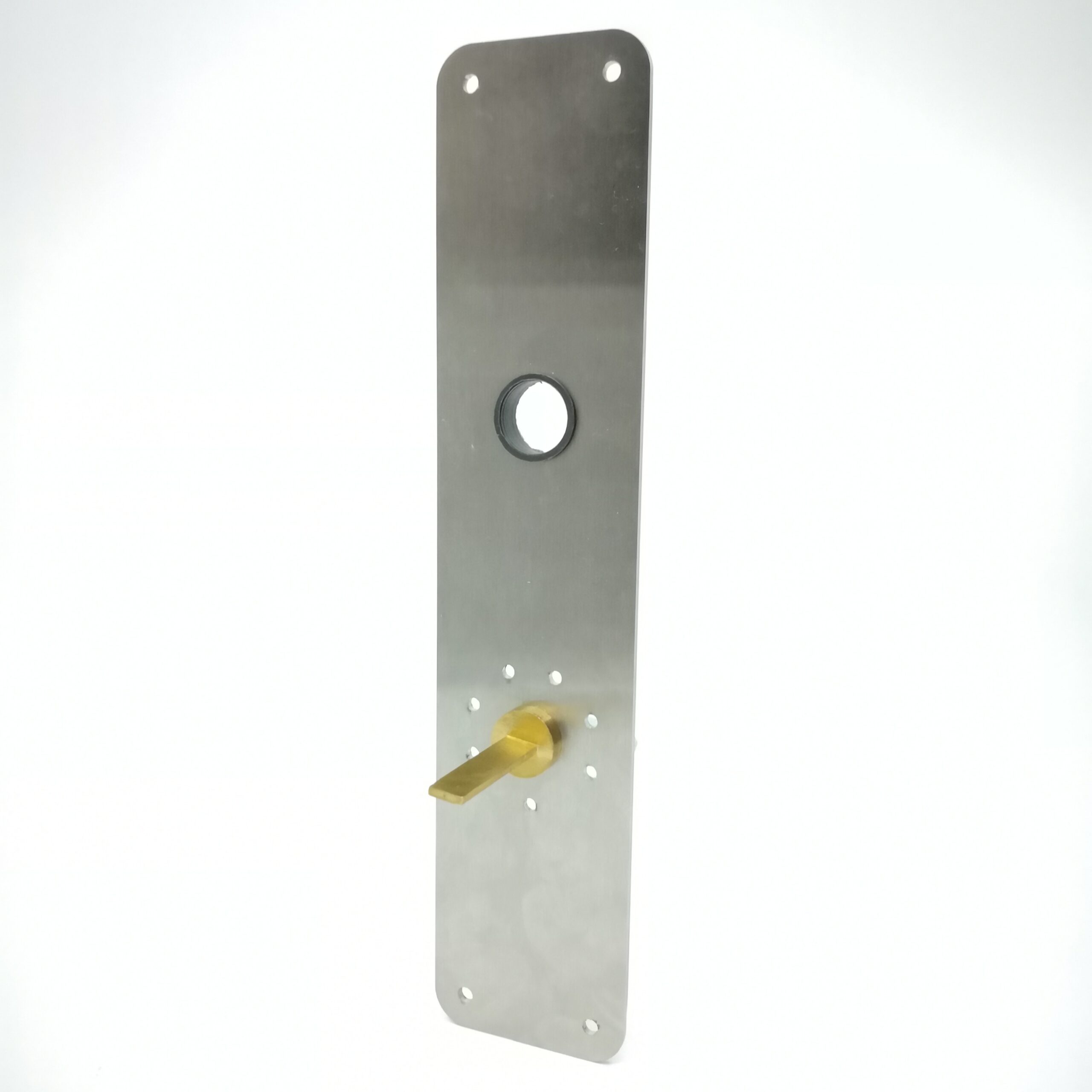

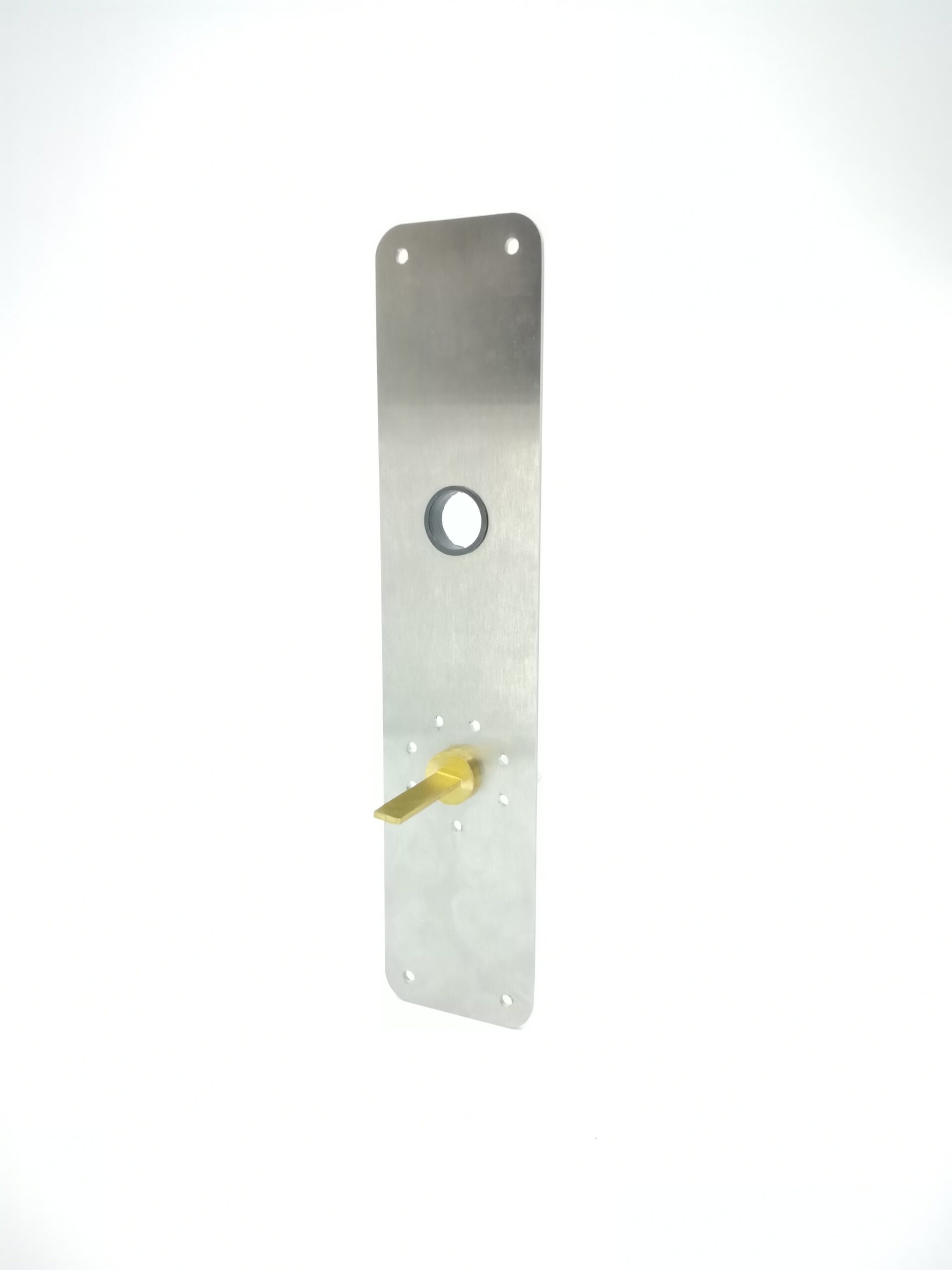

- Erstatningslangskilt LS312 samt dørgreb monteres

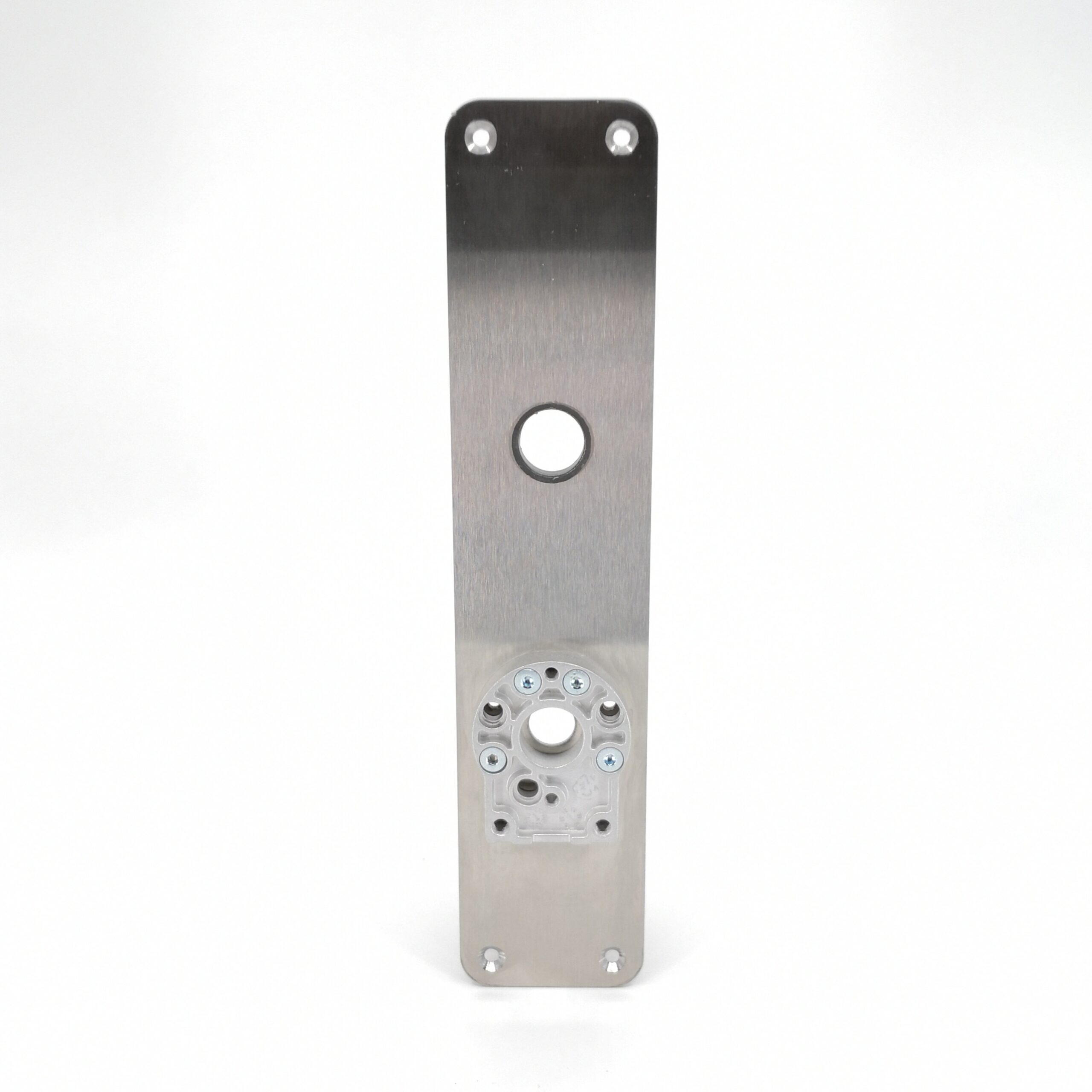

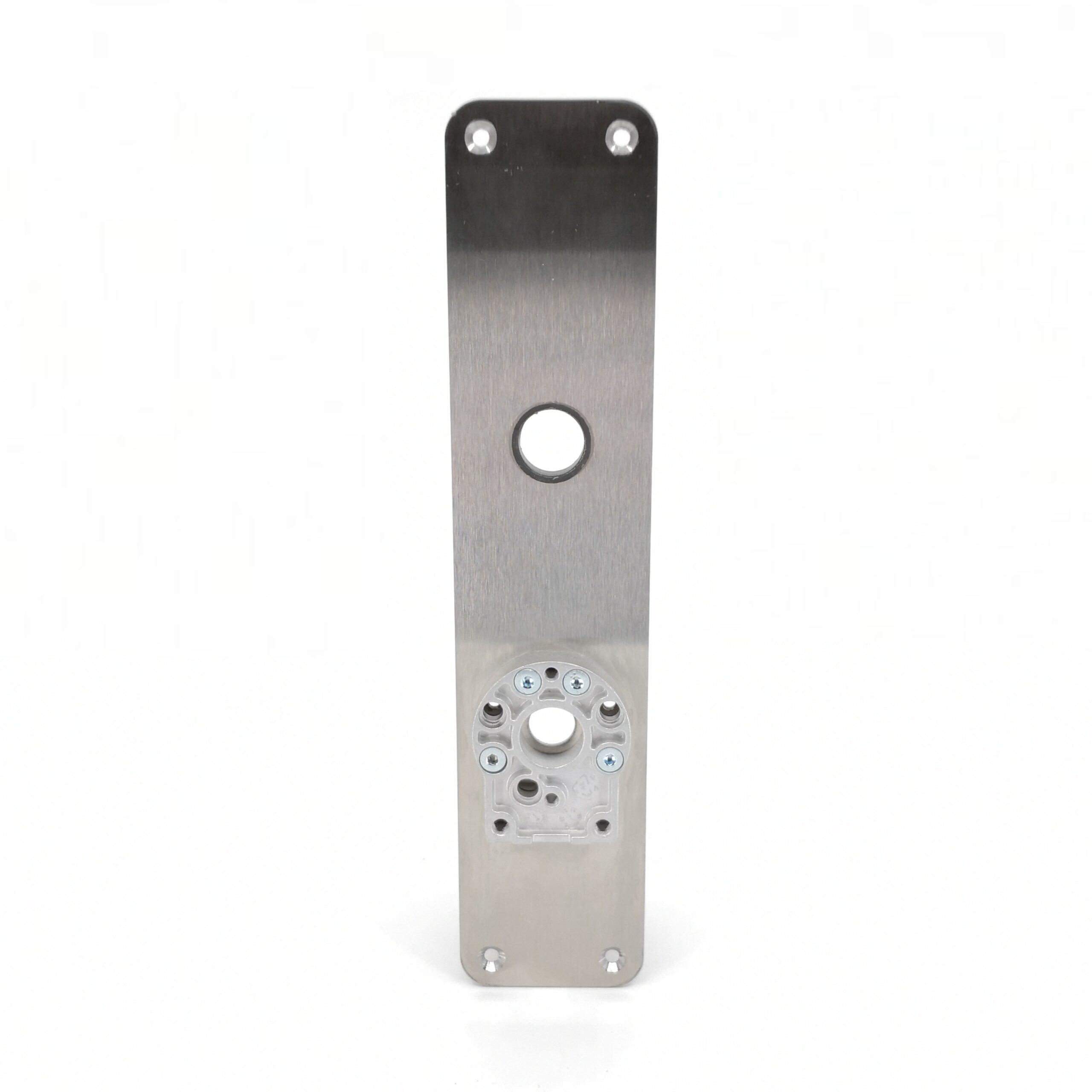

- Monteringsklods monteres på erstatnings-langskilt
- Medbringerpind afkortes til ca. 30mm fra monteringsklods
- Tunstall Carelock Ace monteres og programmeres
Video guide
Før montering
Montering af Tunstall Carelock Ace ved Ruko langskilt 309 (smæklås 245)
Benyttede reservedele: Erstatningslangskilt (LS-309), vridermedbringer VM-04
Benyttet værktøj: Unbrako-skruetrækker 2,0mm, Skruetrækker TX25, Knipex Mini boltsaks
Step-by-step
- Pinol-skrue i dørgreb løsnes
- Dørgreb og langskilt afmonteres

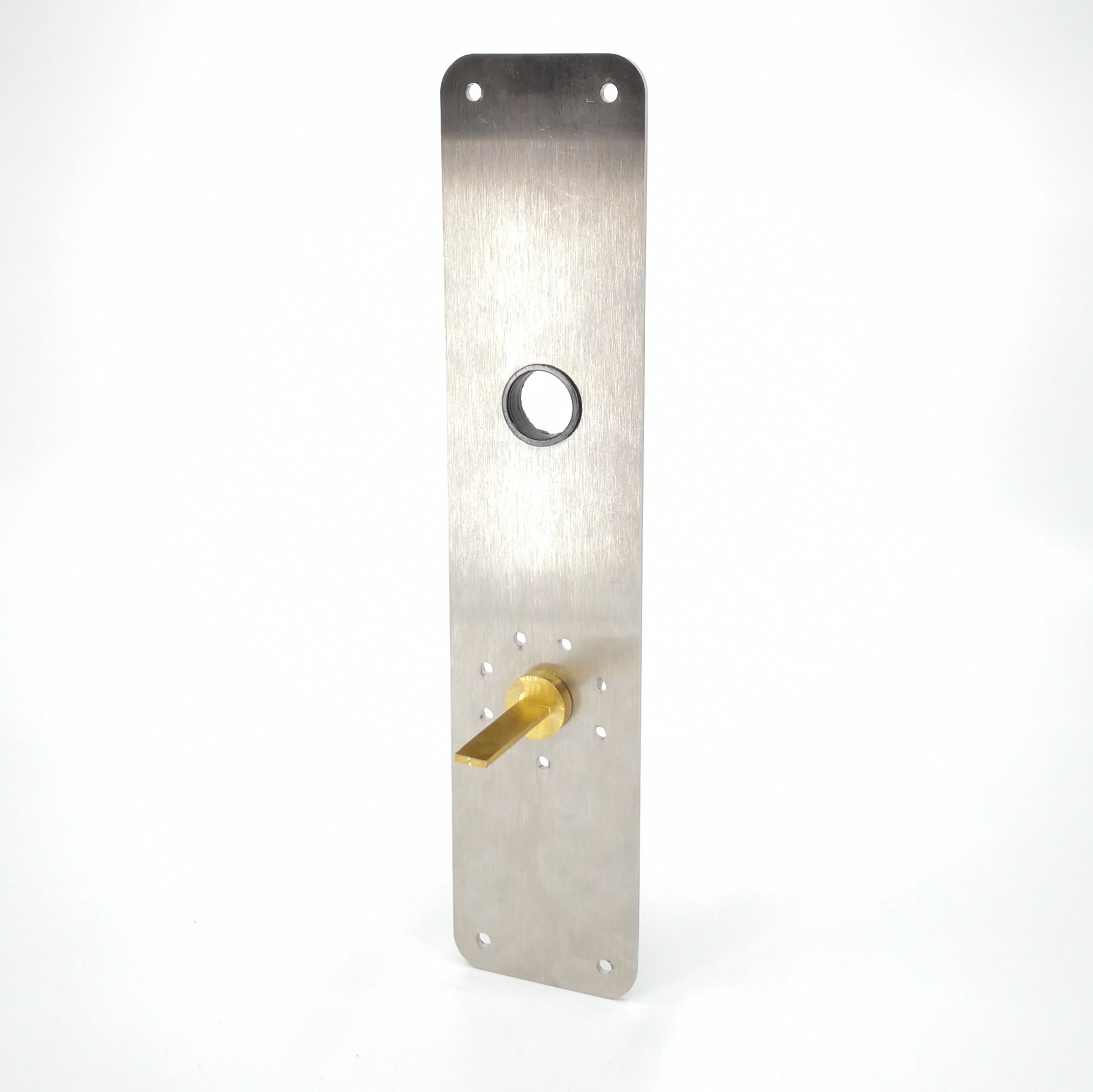

- Erstatningslangskilt LS309 samt dørgreb monteres
- Adapter monteres på erstatnings-langskilt
- Medbringerpind m/stopplade indsættes i låsekasse
- Medbringerpind afkortes til 39mm fra monteringsklods
- Tunstall Carelock Ace monteres og programmeres
Video guide
Før montering
Efter montering
Montering af Tunstall Carelock Ace ved Ruko langskilt 309 (tvangslukkende 250)
Benyttede reservedele: Erstatningslangskilt (LS309), medbringerpind VM-04
Benyttet værktøj: Unbrako-skruetrækker 2,0mm, Skruetrækker TX25, Knipex Mini boltsaks
Step-by-step
- Pinol-skrue i dørgreb løsnes
- Dørgreb og langskilt afmonteres
- Erstatningslangskilt LS309 samt dørgreb monteres
- Adapter monteres på erstatnings-langskilt
- Special medbringerpind med stop indsættes i låsekasse
-
Medbringerpind afkortes til 39,5mm fra monteringsklods
Tunstall Carelock Ace monteres og programmeres
Video guide
Før montering
Efter montering
Montering af knoptromler
Montering af special-knoptromle ved Ruko 6-stift profilcylinder
Benyttede reservedele: Special-knoptromle (KT-RU6),
Benyttet værktøj: Knipex låseringstang, Ruko klemmetang
Step-by-step
- Låsering nærmest knop åbnes
- Knoptromle udtages
- Evt. kugle og fjeder i låsehus fjernes
- Kobling på special-knoptromle trykkes ind og knoptromle drejes indtil der høres et "klik"
- Kamstykke/medbringer på låsecylinder sættes i korrekt position (se video)
- Knoptromle indsættes i låsecylinder - den brede tap på koblingen skal pege opad
- Låsering klemmes på plads
Video guide
Før montering
Efter montering
Montering af special-knoptromle ved Ruko 5-stift profilcylinder
Benyttede reservedele: Special knoptromle (KT-RU5),
Benyttet værktøj: Knipex låseringstang, Ruko klemmetang
Step-by-step
- Låsering nærmest knop åbnes
- Knoptromle udtages
- Vær opmærksom på at fjeder i bund af knoptromle tages ud
- Kobling på special-knoptromle samles - Fjeder - plade - stift
- Kamstykke/medbringer på låsecylinder sættes i korrekt position (se video)
- Knoptromle indsættes i låsecylinder - udfræsningen på koblingen skal pege opad
- Låsering klemmes på plads
Video guide
Før montering
Efter montering
Montering af special-knoptromle ved EVVA kompakt profilcylinder
Benyttede reservedele: Special knoptromle (KT-EK),
Benyttet værktøj: Lige-kærv skruetrækker
Step-by-step
- Clips nærmest knop afmonteres
- Knoptromle udtages
- Vær opmærksom på at fjeder fra knoptromle flyttes over i erstatnings-knoptromle
- Kamstykke/medbringer på låsecylinder sættes i korrekt position (se video)
- Knoptromle indsættes i låsecylinder, udfræsning i knoptromle skal være lodret
- Clips trykkes på plads
Video guide
Før montering
Efter montering
Billedsøgning
Fejlfinding
Der er produceret special-knoptromler til dråbeværk fra de fleste større låseproducenter.
Fra tid til anden vil det alligevel være nødvendigt at udskifte låsecylinderen, når den eksisterende låsecylinder er af ukendt mærke.
I det tilfælde, sørg da for at den nye låsecylinder er lang nok på indvendig side til at adapter/monteringsklods kan monteres direkte på låsecylinderen.
Da motorvrideren kører indtil den møder modstand, er vridermedbringeren særligt udsat for slid. Det er derfor vigtigt, at vridermedbringeren udskiftes til en medbringer der er punktsvejst. Vridermedbringeren kan findes i vores shop her.
Ved Ruko 5-stift dråbeværk:
Det kan tyde på at koblingsfjederen ikke er blevet flyttet med over, ved udskiftning af knoptromlen. Efterse om fjederen sidder i bunden af den gamle knoptromle.
Ved Ruko 6-stift dråbeværk:
Det kan tyde på at koblingen er defekt på knoptromlen. Afprøv knoptromlen ved at trykke koblingen i bund mens du drejer knoptromlen (knoptromlen skal være afmonteret fra dråbeværket). Koblingen skal gå i indgreb indenfor én omgang. Se evt. video for udskiftning af 6-stift knoptromle.
Ved oval cylinder:
Efterse om låsecylinder går ordenligt i indgreb i cylinderforlængere og låsekasse.
Ved kantstanglås:
Husk at dørgrebet skal trækkes op før aflåsning. Ved 360graders nøgledrejning skal Tunstall Carelock instilles som sikkerhedslås og kalibreres ved programmering.
Din knoptromle har ikke korrekt i indgreb i låsecylinderen. Prøv at skille cylinderen ad og saml på ny. Se evt. tilhørende guide.
Ruko 5-stift
Udfræsning på kobling skal pege opad når knoptromlen installeres. Medbringer skal sidde i korrekt position når knoptromlen installeres.
Ruko 6-stift
Koblingen skal trykkes i bund mens knoptromlen drejes. Når koblingen går i indgreb høres et “klik”.
Den brede tap på koblingen skal pege opad når knoptromlen installeres.
